熱交設備

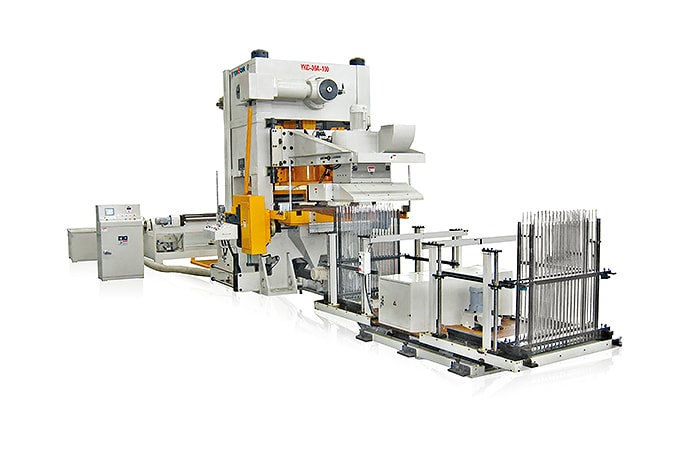

フィンプレスライン イメージ

フィンプレスライン

安定した生産をお約束する
多様なフィンプレスライン。

・多品種少量生産から大量生産など、各種ラインを取り揃え、お客様ごとのニーズにお応えします。

・エアコン、冷蔵庫等、100ミクロン以下の薄肉材料を高速・高精度での加工集積できます。

・プレス保守関連:オーバーホール・法定自主検査・各種改造等も実施いたします。

[フィンプレスライン概略仕様]
  • 能力
    :45~200ton
  • 回転速度
    :150~230 s.p.m
  • スライド量
    :40~80mm
  • 各種スタッカー装置(昇降装置も可能)

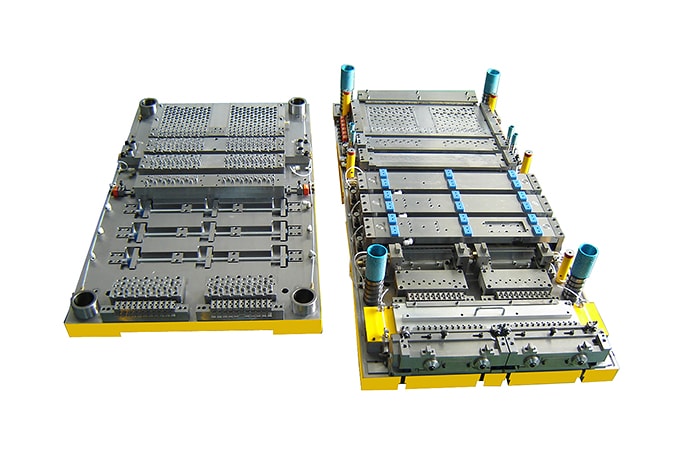

フィン金型 イメージ

フィン金型

精巧かつ多彩な冷凍冷蔵空調用フィン金型を
低価格で販売・メンテナンス。

・当社では「世界の一流メーカー」にて長年金型設計・製造・販売の経験ある熟達した技術者を揃えております。製造工程の合理化コストダウンにつながる金型の設計・製作・メンテナンスなど、あらゆるご相談に応じさせて頂きます。

・エアコン等空調用向けや冷凍・冷蔵用の プレートフィン金型の新規製作及び既存金型の修理改造もいたします。

[ドロー・ドローレス・コンビネーション金型概略仕様]
  • プレート材質
    :Al, SUS, Cu
  • 材料厚み
    :0.085~0.3mm
  • 穴径
    :φ5.0~φ25.7mm
  • カラーハイト
    :1.2~12mm
  • 列数
    :72 (Max)
  • 送り
    :4P (Max)

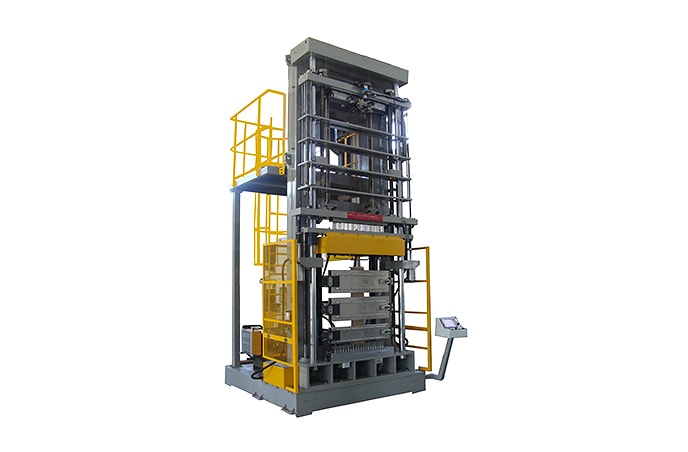

チューブ拡管機 イメージ

チューブ拡管機

縦型・横型等お客様のニーズに応えられる
豊富な機種。

・様々な製品仕様に合わせ、液圧拡管装置から大型横型拡管機等を取り揃え、それぞれお客様のご要望に対応いたします。

[縦型・横型拡管機概略仕様]
  • 加工長さ
    :200~ 4,000mm
  • パイプ径
    :φ5.0~φ12.7mm
  • 列数
    :1~8

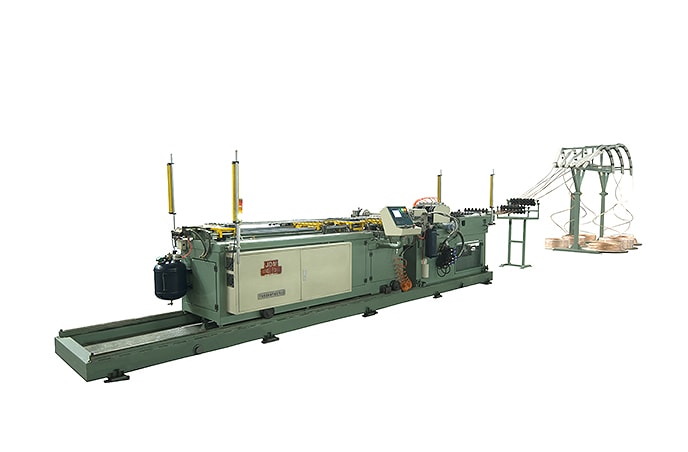

チューブ加工機 イメージ

チューブ加工機

様々な用途に応えるチューブ加工機。

・単発加工から全自動まで、様々な場面・用途に応えられるようなチューブ加工機をご提供いたします。

[全自動ヘアピンベンダー概略仕様]
  • 加工長さ
    :200~3,500mm
  • パイプ径
    :φ5~φ15.88mm
  • 加工本数
    :4~8本
  • 加工速さ
    :15s/1,000mm
  • サーボモーターを主要部に配置し、サイズ切替のデジタル化を図っています。
